EN60204-1:2006+A1:2009机械安全标准解读

EN 60204-1:2006/AC:2010标准解读
机械安全 - 机械的电气设备 - 第1部分:一般要求
一、适用范围
此标准针对用于机械（也包括一系列协调工作的机械）并且工作时不可以用手移动的电气、电子以及可编程的电子设备和系统。同时电压交流不超过1500V,直流不超过1000V，电源频率不超过200Hz。电能被直接用于工作工具的电源电路不适用此标准
二、标准要求
1. 一般要求
1) 电气组件应当符合相关IEC标准要求（若有），满足预期用途并能按供应商的说明书正常使用。电气设备应当满足IEC 60439系列标准，电气部件如马达须符合IEC60034-1，极限开关须符合EN60947-4-1，变压器须符合EN60742…等
2) 电气设备应当满足EMC要求即不能产生电磁干扰和不被电磁所干扰而影响正常工作。
3) 电气设备推荐(若可行)接入单一电源,除非有插头，电源应当直接接入电源切断装置
4) 所有电源进线端子应当标注清楚如相电源标示L1，L2，L3，中线N,接地线PE。中线与保护连接电路不能连接在一起
5) 外部接地铜导体最低截面积应当满足下表要求

6) 要有电源切断装置可以是断开开关（符合IEC 60947-3），断路器（符合IEC 60947-2），断开器（符合IEC 60947-3），其他切断装置（需符合IEC 60947-1）、插座
7) 电源电路、控制电路、变压器……等必须有过电流保护(Overcurrent protection )，一般而言就是加保险丝(Fuse)保护或无熔丝开关(NFB)
8) 额定功率超过0.5KW之马达组件，须有过负载保护(Overload protection)。
9) 电气装置应当对直接接触与间接接触有防护措施
10) 若控制回路由交流供电，必须要有一个变压器并且要有独立的绕组。若有多个变压器，推荐它们的绕组以一定的连接方式保证次级电压同相
11) 观察窗如钢化玻璃或者有机板厚度最低3mm
12) 控制箱门宽不超过0.9m，带垂直铰链，开的角度至少95度；
13) 紧急停止按钮需要符合ISO 13850，双手按钮按钮需满足ISO 13851
14) 日常维护装置安装高度0.4-2m之间，端子至少0.2m以上
15) 不带电的与电气设备非直接相连，与电气设备隔离开如阀；电源电路，控制电路等都按组分开
16) 发热电器件保持间距以免温度超过限值；
17) 马达须符合IEC60034-1，且于接线盒上贴闪电标示，并须有铬牌注明相关规格
2. 电气设备的要求
电气设备针对以下情况应当要有相应的保护措施：
- 短路时过电流保护
- 电机的过载保护（功率超过0.5KW必须要有过热保护）
- 异常温度
- 电压的缺失
- 机械或部件的过速（如电机的过速）
- 接地故障
- 相序错误
- 雷击或者开关浪涌引起的过电压
3. 接地方面要求
1) 所有外露导体都应当接入保护连接电路。接触面积少于50mm×50mm的部件或者不太可能触及到的位置不用接入。
2) 保护连接点旁边应当标注或者PE或者用黄绿线
4. 操作界面方面
1) 控制装置方面维护和操作，操作装置操作高度不低于0.6m
2) 人机操作界面至少满足IPXXD要求
3) 位置感应器应当安装在合适位置以免机械运动过行程造成损害

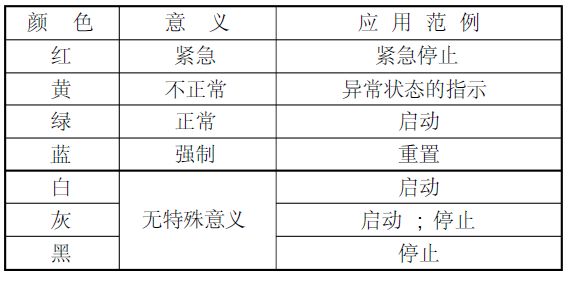

4) 按钮颜色应当满足下表要求，启动按钮颜色白灰黑绿，推荐白，停止按钮黑灰白，推荐黑色，可以红色但是不建议挨着急停按钮。复位按钮应当蓝白灰黑。若多个按钮用的同一个颜色，辅助措施如图形形状位置等

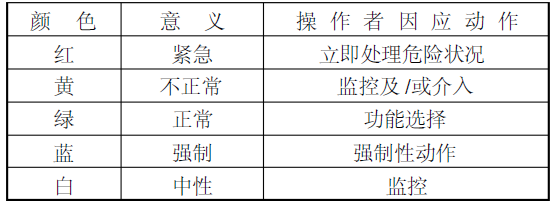

5) 指示灯与显示屏 颜色

5. 接线要求
1) 各端子都应有清晰的标注(这些标注与电路图上保持一致)
2) 一个端子对应一导线
3) 导线的颜色推荐按下表

4) 出于EMC考虑
- 用绞合导体（将线扭在一起）
- 敏感电路与干扰导体之间保持足够距离
- 电缆交叉时尽可能保持90度
- 导体尽可能接近地面
-用静电屏或者电磁屏障
6. IP防护等级要求
1) 控制设备外壳最低IP22，
2) 通风类罩壳，只有电机启动电阻器以及其他大型设备IP10，若含有其他设备IP32;
3) 一般工业IP32,IP43,IP54;
4) 若使用环境可能有低压水清洗IP55;
5) 防尘箱IP65;
6) 含导电环IP2X
备注：有些安装孔在安装完之后要有措施防止影响IP
7. 资料方面要求
1) 技术文件如安装图、电路图、操作说明书、维护手册、电气元件表
2) 须有相关测试报告，例如：接地连续性测试、绝缘测试、耐电压测试、电磁子扰测试… 等
3) 电气设备的数据如安装，电源要求，物理环境要求等
4) 安全装置，交互动作功能，及防护危险动作的护罩连锁装置，特别是交互动作建立方法的描述(包含相互连接的图示)
